1、混凝土槽鋼底座：為了保證水箱底部底板的受力均勻，增加其使用的壽命，底座的制作是消防水箱結構的重要組成部分。

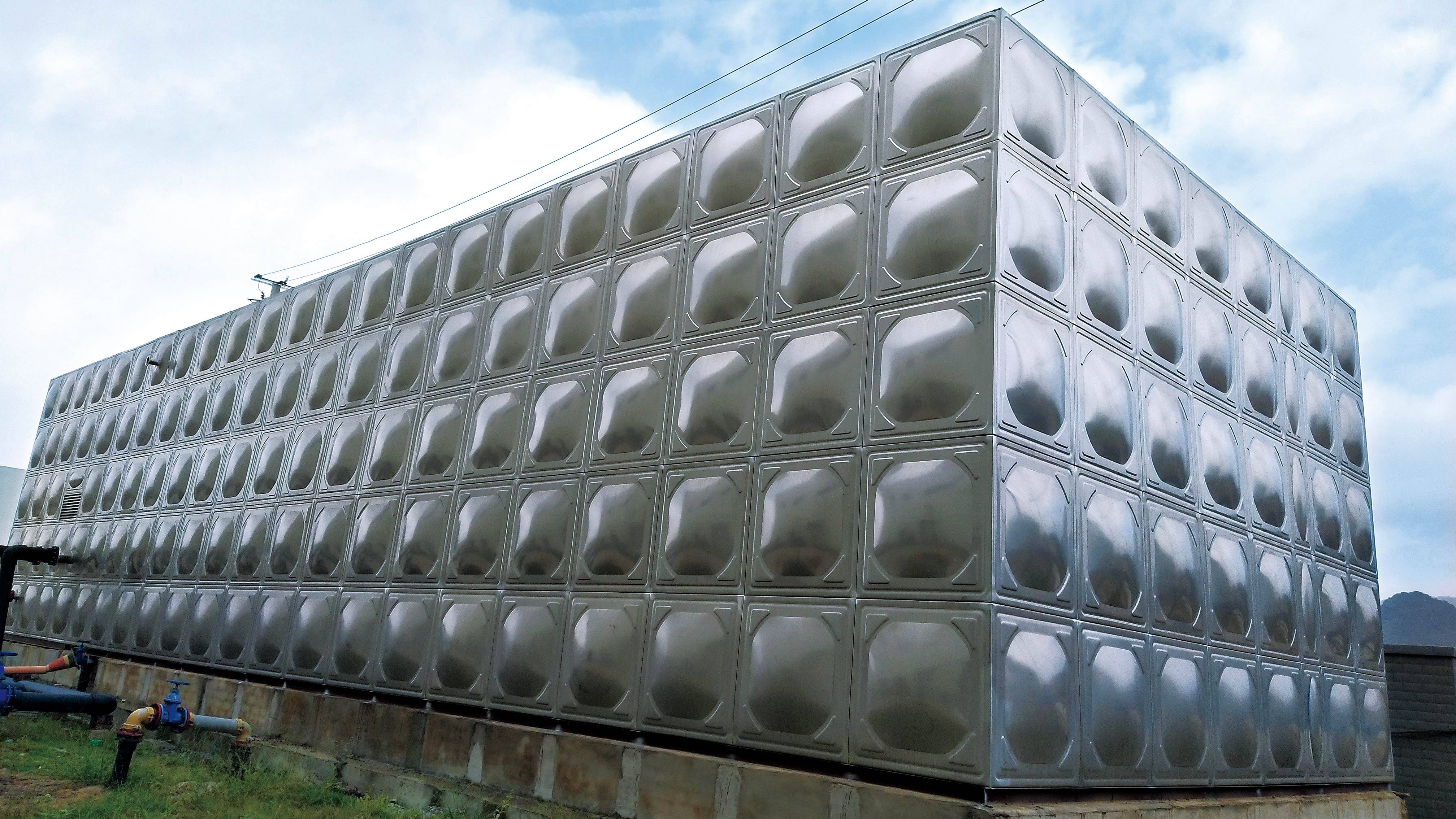

2、不銹鋼沖壓板：通過模壓成型，表面凸起狀，一部分為了保障水箱側面不隨著時間的增加而變形，一部分為了承壓能力與美觀程度。



3、內部拉筋：整個水箱側面的壓力基本上都是由拉筋承擔的，其材質通常與水箱材質相同，規格為40*40左右。



4、進水管和浮球閥：進水管一般是從管壁接入。當水箱利用管網壓力進水時，進水管的應該安裝浮球閥。類似于廁所里面的裝置，浮球閥的管徑應該等于進水管的管徑，浮球閥前安裝閥門，以便檢修。



5、出水管和截止閥：出水管可以從管壁或者管底接出。高位消防水箱出水管管徑應滿足消防給水系統設計流量的出水要求，并不應小于DN100。

6、溢流管：溢流管的直徑不應該小于進水管直徑的2倍，且不應小于DN100。溢流管的喇叭口直徑不應小于溢流管直徑的1.5-2.5倍。溢流管上不能裝設閥門，喇叭口處應設網罩。



7、泄水管：泄水管應從水箱底部接出，并應裝設閥門。泄水管可以與溢流管相連接，但不得與排水系統直接連接。



8、通氣管：供生活飲用水的水箱應設密封箱蓋，箱蓋上應設檢修人孔和通氣管。通氣管可伸出室內或室外，但不得伸到有有害氣體的地方。管口應設有防止灰塵、昆蟲等進入的濾網，一般管口要朝下。通氣管上不得安裝閥門、水封等，也不得與排水系統和通風管道相連接。



9、液位計：根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。



10、水箱蓋、內外爬梯：為了安全考慮和方便不銹鋼消防水箱的清洗保養。
